На большинстве карьерных экскаваторов переднее направляющее колесо никогда не меняют по собственной необходимости. Его меняют потому, что машина уже остановлена по другой причине, потому что ремонт рамы гусеницы открыл к нему доступ, или потому что кто-то наконец приложил штангенциркуль к реборде, которая две тысячи часов незаметно теряла металл. Это дорогой способ обслуживать ходовую часть, ведь к тому моменту, когда состояние колеса становится предметом спора, несколько других узлов уже давно расплачиваются за него.

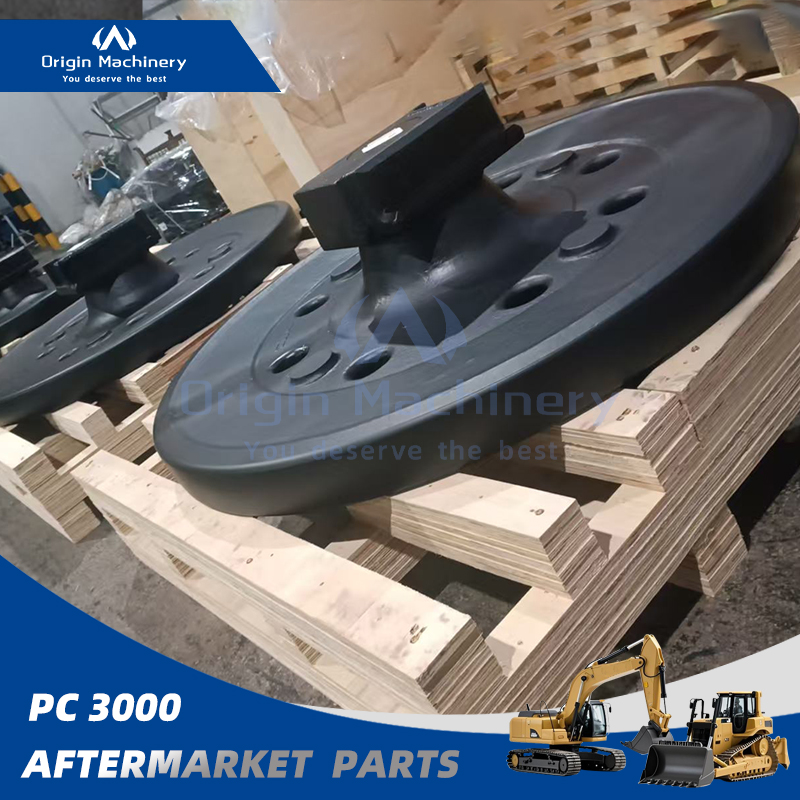

Направляющее колесо располагается в передней части рамы гусеницы и одновременно выполняет три задачи: возвращает цепь в контур, удерживает гусеницу на механизме натяжения и задаёт геометрию, относительно которой работает всё остальное. Когда диаметр его беговой дорожки уменьшается или реборды изнашиваются неравномерно, цепь перестаёт входить в контур по той линии, которая была предусмотрена конструкцией. Последствия распространяются назад — на втулки, направляющие звеньев, зубья ведущей звёздочки и катки впереди них.

Что на самом деле делает направляющее колесо

Соблазнительно описать направляющее колесо просто как колесо, вокруг которого гусеница движется спереди, но такое определение скрывает причину, по которой его стоит измерять. Направляющее колесо является точкой отсчёта натяжения гусеницы. Механизм натяжения давит на него или отпускает его, пружина возврата воспринимает через него ударные нагрузки, и положение как верхней, так и нижней ветви цепи задаётся относительно его положения и диаметра.

Поскольку направляющее колесо не воспринимает нагрузку от грунта так, как это делает опорный каток, его редко считают расходным элементом. На практике оно входит в число двух-трёх узлов, состояние которых наиболее достоверно предсказывает, как будет выглядеть весь контур к следующему интервалу обслуживания. Парк техники, в котором измеряют направляющие колеса, следит не за колёсами. Он оценивает состояние всей ходовой части.

Как читать износ дорожки и следы контакта реборд

Два измерения рассказывают почти всю историю, и вместе они занимают несколько минут.

Износ беговой дорожки — это уменьшение диаметра рабочей поверхности, контактирующей с направляющей звеном. Это наиболее удобный вид износа для контроля, поскольку он развивается линейно и хорошо повторяется: измерьте в нескольких точках по окружности, сравните с предельно допустимым значением и постройте тренд. Как только диаметр опускается ниже этого предела, колесо уже не способно удерживать провес в пределах допуска, и цепь начинает двигаться по траектории, которую механизм натяжения никогда не должен был корректировать.

Износ реборд информативнее износа дорожки, потому что расположение повреждения указывает на то, какая сила преобладает. Равномерный износ обеих реборд — обычное протекание процесса. Износ, сосредоточенный на одной реборде, указывает на нарушение соосности, боковую нагрузку или такой режим работы, при котором преобладает поворот в одну сторону — то есть ту привычку, которая незаметно изнашивает одну сторону машины вдвое быстрее другой.

Третий признак легко упустить из виду: полированные следы или рваные края по верху реборды. Контакт по верху означает, что реборда поднялась настолько, что начала задевать втулки звеньев, ускоряя износ обеих деталей одновременно. Обычно это проблема натяжения, а не колеса, и натяжение исправить гораздо дешевле, чем металл.

Трещины, цвета побежалости вокруг ступицы, утечка масла на цепь, а также биение или заедание при проворачивании колеса вручную во время обслуживания — всё это признаки того, что направляющее колесо прошло ту границу, за которой дальнейшая эксплуатация перестаёт экономить деньги.

Три фактора, лежащие в основе почти каждой поломки

Практически все случаи преждевременного выхода направляющего колеса из строя связаны с тремя причинами, и каждая оставляет свой след.

**Натяжение гусеницы.** Перетянутая гусеница весь рабочий день создаёт перегрев и сопротивление и постоянно нагружает уплотнение и подшипник. Слабо натянутая позволяет цепи хлестать, забираться на втулки и работать по ребордам. На грунтах, склонных к налипанию, слегка ослабленная гусеница стабильно служит дольше перетянутой — настолько неочевидно, что это стоит зафиксировать в стандарте участка, а не оставлять на усмотрение машиниста.

**Налипание.** Глина, влажная мелочь и вязкий материал скапливаются между звеном и колесом, фактически повышая натяжение и препятствуя свободному вращению. Очистка в конце смены — это не наведение чистоты, а разница между цепью, сохранившей расчётную геометрию, и цепью, которая была незаметно растянута.

**Соосность.** Погнутые рамы гусениц, изношенные посадочные поверхности, смещённые вилки колеса и перекос звёздочки заставляют цепь идти не по линии. В этом случае направляющее колесо воспринимает несоосность как износ, и делает это быстрее любого другого узла контура. Проверка соосности при неравномерном износе реборд — самый дешёвый из доступных способов диагностики.

Ширина башмака: недооценённый рычаг нагрузки на колесо

Среди всех переменных, влияющих на срок службы направляющего колеса, ширина башмака чаще всего выбирается по привычке, а не по условиям грунта. Более широкий башмак снижает давление на грунт и улучшает проходимость на мягком или влажном основании, что важно, когда машина иначе увязает. Однако та же ширина увеличивает нагрузку и на звено, и на колесо, особенно при работе по абразиву и скальным породам. Самый узкий башмак, который ещё обеспечивает приемлемую проходимость, обычно продлевает срок службы всего гусеничного узла.

Именно поэтому подбор только по каталожному номеру создаёт проблемы. Одинаковая спецификация цепи и колеса, показывающая отличную наработку на одном участке, может преждевременно выйти из строя на другом — не потому, что детали изменились, а потому, что изменился грунт. Простая матрица из модели машины, преобладающего типа грунта, типа цепи и ширины башмака, ежегодно пересматриваемая по фактическим данным наработки, даёт результат лучше любой общей рекомендации.

Как превратить измерение в запланированную дату замены

Менять направляющие колеса необязательно в аварийном порядке. Дисциплина проста и не требует нового оборудования:

• Ежедневный обход: искать утечки, налипание и видимые повреждения.
• Еженедельно: проверять провес гусеницы на ровной площадке и записывать показание.
• Ежемесячно: измерять диаметр беговой дорожки и высоту реборд с обеих сторон, сравнивая левую и правую стороны.

Фиксировать цифры важнее, чем их получать. Линия тренда превращает предположения в запланированную дату, а запланированная дата означает, что колесо будет заменено во время плановой остановки, пока защищаемые им узлы ещё целы. Сравнение левой и правой сторон заслуживает особого внимания, поскольку заметная асимметрия почти всегда выявляет рабочую привычку или особенность настройки задолго до того, как это перерастёт в отказ.

Чего на самом деле стоит промедление

На ходовую часть обычно приходится половина и более затрат на обслуживание машины за весь срок её службы. Причина, по которой направляющее колесо заслуживает внимания, заключается не в его цене. Изношенное колесо редко выходит из строя в одиночку. Как только диаметр его дорожки опускается ниже предела или реборды начинают задевать звенья, износ, который оно переносит на цепь, катки и звёздочку, превращает одну запланированную замену узла в гораздо более крупное мероприятие.

Замена направляющего колеса в нужный момент не просто откладывает один расход. Она замедляет цикл износа во всём контуре, и именно это отличает работы по ходовой части, которые планируют, от работ, которые становятся срочными.
