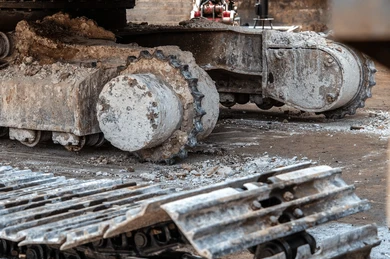

Гусеничный экскаватор или бульдозер касается земли в единственной точке — нижней частью своих гусеничных башмаков. Каждый ньютон веса машины, каждая доля крутящего момента ведущего колеса, каждая нагрузка при копании и подъёме в конечном итоге проходит через тонкую стальную пластину, привёрнутую к гусеничной цепи. Ходовая часть вокруг неё — опорные катки, направляющее колесо, поддерживающие катки, ведущая звездочка — служит для того, чтобы нести, направлять и натягивать цепь; а башмак — это то, что на самом деле соприкасается с грунтом. Ошибётесь с башмаком под ваш забой, и вы потеряете сцепление, сожжёте топливо и быстрее износите дорогие узлы, которые он должен был защищать.

Большинство операторов воспринимают гусеничные башмаки как расходник — пластину, которую меняют, когда она становится тонкой. Такой взгляд дорог. Гусеничный башмак — это самостоятельная система износа, и правильный его выбор (тип грунтозацепов, ширина, марка стали и дисциплина замены) — один из самых дешёвых рычагов на стоимости тонны руды в карьере.

Гусеничный башмак выполняет четыре задачи одновременно

Башмак — это не просто «пластина с рёбрами». Он несёт четыре различные нагрузки сразу, и хорошая конструкция уравновешивает их все:

• Сцепление. Выступающие рёбра, называемые грунтозацепами, вгрызаются в грунт и превращают крутящий момент звездочки в тягу вперёд. Без зацепа машина буксует, а буксование — это сожжённое топливо и потерянное время цикла.
• Всплываемость. Пластина распределяет огромный вес машины по большой опорной площади, не давая стотонному экскаватору увязнуть в грязи или взорванной руде.
• Устойчивость. Башмак сопротивляется крутящим и боковым сдвиговым усилиям, возникающим при копании, подъёме и повороте на неровных уступах.
• Съёмный износ. Башмак — это дешёвый, заменяемый слой. Он создан для того, чтобы изнашиваться, чтобы гораздо более дорогие гусеничная цепь, катки и звёздочки этого не делали.

Когда эти четыре задачи сбалансированы под грунт, дольше служит вся ходовая часть. Когда нет — повреждение каскадом переходит на те узлы, которые башмак должен был экранировать.

Тип грунтозацепов: одинарный, двойной, тройной — и почему это определяет сцепление

Количество грунтозацепов на башмаке — самый важный выбор, и это выбор про грунт, а не про машину.

Башмак с одинарным грунтозацепом несёт один высокий центральный гребень. Он даёт максимальное внедрение и лучшее сцепление на твёрдой острой скале, мёрзлом грунте и карьерном дне, где машине нужно вгрызаться, а не всплывать. Это правильное решение на абразивных карьерах — но езда жёсткая, плохо на асфальте и слабо на мягком грунте, где один гребень увязает.

Башмак с двойным грунтозацепом имеет два более коротких ребра. Он уравновешивает тягу вперёд с боковым захватом и более плавным ходом, поэтому подходит для пересечённой местности и забойных площадок, где машина умеренно ездит и поворачивает. Во многих железорудных и скальных операциях это рабочий профиль.

Башмак с тройным грунтозацепом распределяет нагрузку по трём гребням. Он изнашивается ровнее, поворачивает с меньшим сопротивлением и снижает боковое напряжение на пальцы и втулки гусеничной цепи — что продлевает срок службы ходовой части там, где машина часто переставляется. Это стандарт для универсальных экскаваторов на более мягком и разнообразном грунте, ценой некоторой потери сцепления на голой скале.

Правило простое: подбирайте грунтозацеп к преобладающему грунту. Машина на скальном карьерном дне хочет узких одинарных или двойных зацепов для захвата; та же машина, переброшенная на влажный липкий отвал, хочет более широких тройных зацепов для всплываемости. Неподходящий грунтозацеп изнашивается не просто быстрее — он переносит этот износ на остальную ходовую часть.

Ширина — это компромисс, а не бонус

Есть соблазн поставить самый широкий башмак «для устойчивости». На твёрдом грунте этот инстинкт обычно ошибочен. Ширина — это осознанный выбор с обменом, и каждый сантиметр, добавленный к башмаку, имеет цену.

Широкий башмак распределяет вес и хорошо всплывает на мягком, грязном или рекультивируемом грунте — именно то, что там нужно. На твёрдой, скалистой или мёрзлой поверхности та же ширина не имеет «запаса». Поворот и движение по неровному твёрдому грунту умножают напряжение на всю пластину, изгибают башмаки, раскалывают звенья и ускоряют износ пальцев и втулок. Как практическое правило, с каждым дюймом ширины башмака можно заметно сократить срок службы втулок гусеницы.

Поэтому правильная рекомендация противоположна «шире — значит лучше»: выбирайте самый узкий башмак, который как следует всплывает машину на вашем грунте. Узкий снижает напряжение на цепь и катки, легче поворачивается и дешевле в пересчёте на час. Оставьте широкий башмак повышенной износостойкости для мягких или топких забойных площадок, где всплываемость действительно является определяющим ограничением. Варианты со срезанными углами помогают ещё больше на машинах, которые часто поворачивают или ходят широкими башмаками по разнообразной местности, снижая изгибающее напряжение на концах башмака при разворотах.

Сталь и термообработка: твёрдая поверхность, вязкое основание

Гусеничный башмак живёт в противоречии: его рабочая поверхность должна быть достаточно твёрдой, чтобы сопротивляться абразивному износу, а основание — достаточно вязким, чтобы не трескаться под ударом. Металлургия, решающая эту задачу, — это твёрдый износостойкий слой на вязком, поглощающем удар сердечнике.

Большинство башмаков горного класса куют или отливают из марганцовисто-борсодержащей или среднеуглеродистой легированной стали — таких марок, как 30MnB5, 40MnB, 45Mn или 50Mn. Их закаливают и отпускают до твёрдости по Бринеллю порядка 360–480 единиц. Кончики и рёбра грунтозацепов часто подвергают индукционной закалке для дополнительной износостойкости, в то время как основная пластина сохраняет достаточную вязкость, чтобы поглощать удары о скалу без растрескивания. Глубина этой закалки важна не меньше, чем само число: твёрдая корка над мягким сердечником быстро стирается, как только корка уходит, тогда как равномерная закалка по всей толщине продолжает сопротивляться.

Башмаки повышенной износостойкости идут дальше — более толстые пластины, более высокие грунтозацепы и более твёрдая сталь для сильно абразивных условий вроде каменных карьеров и железорудных рудников. Они стоят дороже изначально и добавляют вес (а значит, и расход топлива), но в по-настоящему абразивной среде дают лучшую совокупную стоимость владения, потому что заменяются гораздо реже. Отверстия под болты фрезеруются с точностью под площадку цепи, потому что ослабленное или вытянутое отверстие — это ранняя точка отказа.

Износ, который можно измерить: высота грунтозацепа, отверстия под болты и каскад

Износ гусеничного башмака предсказуем, а значит, им можно управлять. Проверки просты, а пороги замены не размыты:

• Высота грунтозацепа. По мере стирания грунтозацепов падает сцепление, и цепь под ними начинает принимать удар на себя. Когда грунтозацепы опускаются ниже примерно половины первоначальной высоты, башмаки заменяют — не только ради сцепления, но и чтобы защитить цепь и катки снизу.
• Отверстия под болты. Если крепёжные болты ослабнут, отверстия вытягиваются и башмак расшатывается. Затягивайте согласно спецификации и проверяйте регулярно; вытянутое отверстие — предвестник слетевшего башмака.
• Состояние пластины. Отполированная или треснувшая поверхность на сильно абразивной скале, а также изгиб или трещины под большим ударом — оба являются сигналами к замене.
• Натяжение гусеницы. Правильное натяжение — часть срока службы башмака: перетянутая цепь перегружает башмак и всю ходовую часть.

Каскад — причина, почему это важно: изношенный или ослабленный башмак позволяет абразивной породе дойти до гусеничной цепи, затем до катков, затем до звёздочки. Одна дешёвая пластина, отработавшая свой предел, незаметно выставляет счёт за цепь, комплект катков и звёздочку. Плановая замена по измерениям — в паре с переворачиванием реверсивных башмаков там, где это предусмотрено — превращает этот каскад в запланированное и дешёвое событие.
